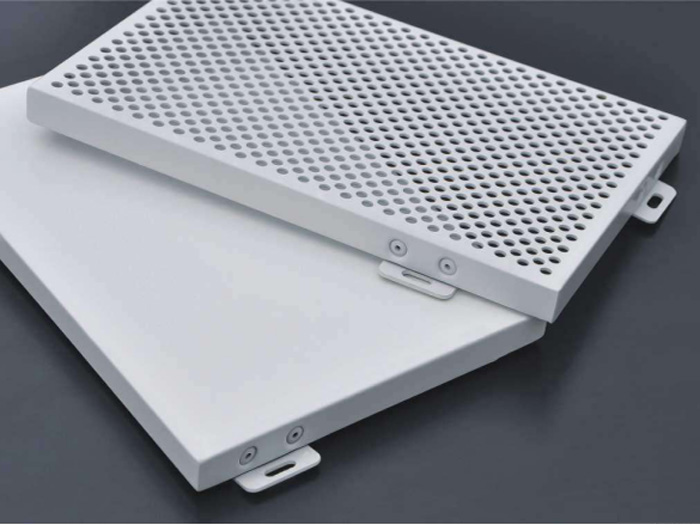

一、冲孔铝单板系统安装思路：

　　通过对幕墙工程的节点结构和幕墙分离图布置的仔细分析，着重研究了冲孔铝板与板端连接处的位置，即“米”形中心点的位置，以及模具辅助测量，水平尺辅助安装，模块固定缝宽“是理论研究与现场反复模拟安装实践相结合科学提出的，解决了冲孔板安装中遇到的问题，提高了安装效率，保证了安装质量，真正体现了“以折代弯”的设计意图，视觉成果自然、流畅、完整。

　　二、冲孔铝板系统安装操作的流程：

　　1、主体结构内部和外部测量控制网点的建立

　　本工程幕墙竖向锁边系统完成后，内外看不透。中庭和楼层平台上原有的测量控制点不能满足冲孔铝单板的安装、测量和放线。我们在该工程中心周围设立了新的测量控制点。根据建筑物内的两个坐标基准点，在主体结构内外地形良好、视线良好的部位设置控制网点，形成闭合导线。

　　2、施工区划分及安装顺序

　　根据幕墙检验批划分规定，结合现场实际情况，将三道斜幕墙自下而上分为10段、10段、12段。整个建筑工程三层以上冲孔铝板安装顺序按照由南向北分区两边对称施工，每个区按照由下向上依次施工。由于每张板的单一性，按照板块分配图上板号水平运输到施工安装区域，通过卷扬机将冲孔铝单板垂直运输到对应安装位置。
