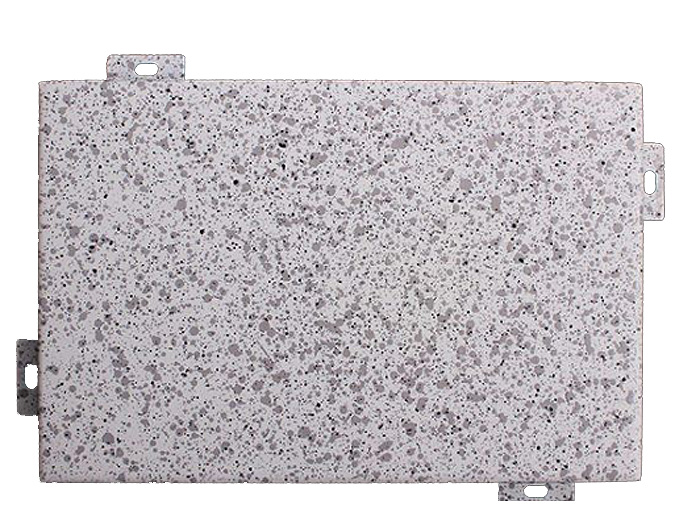

据了解,某工程难点展现在异形仿石材铝单板的钣金加工以及仿石材热转印的工艺方面,铝板造型通过优化分解,一般铝板加工厂家是可以实现的,但这些厂家没有大规模的热转印设备,且异形铝单板需要采用手工方式贴膜,生产效率较低,终端选取了三家铝板厂家及规范热转印厂家共同完成对此工程的热转印铝板供应工作。在确定铝板厂家及了解工艺可行性的过程中,也不断进行了各种尝试,以下做简单介绍。

　　转印胶用量不均匀,成品表面转印胶痕迹明显,不具备规模化生产的要求,造成这一状况的原因和热转印胶本身的质量以及性质有一些关系。后期热转印厂家通过更换热转印胶类型,采用贴纸后再次刷转印胶的工艺使上述问题得以解决,在实际生产中也得到了应用,取得不错的效果。

　　仿石材铝单板运用干铺热转印膜纸,再配以管状耐热塑料胀袋抽真空方式进行热转印,可以进行规模化生产,但异形铝板因转角部位转印效果不好,需进行后续人工补漆处理。为了解决热转印膜纸的附着不好与容易开裂的问题,厂家也尝试过使用一道热转印胶来贴膜,用二道胶罩面涂覆,再进炉烘烤的工艺,取得不错的效果,可根据板型选用不同的热转印工艺。

　　通过多次尝试,确定了终端的传热温度和时间参数。一般情况下,传热温度为170-190℃,时间约为10分钟。

　　在工程的施工阶段,仿石材铝单板厂家配合展示了相关建筑材料中心的检测报告,检测结果为在氩灯及紫外线加速老化试验中样品表面均无明显变色。
