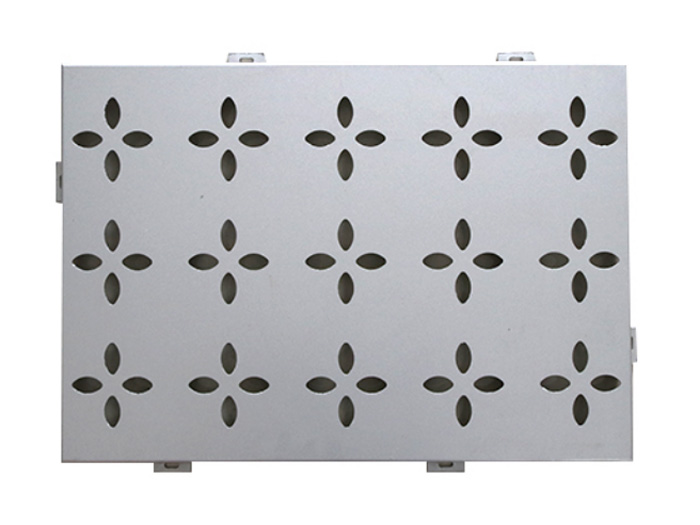

本文我们来了解某冲孔异型铝单板幕墙施工中的测量放线技术，具体参考如下：

　　1、按冲孔铝单板幕墙施工图放线。轴线和水平标高以土建单位提供的控制线为准。水平标高应从地面逐层引上，避免误差积累。平面控制线按轴线放线，按立柱定位原则现场测量定位，龙骨定位线用全站仪定位。由于建筑物受到温度变化的横向移动，应每天定期测量，测量时风力不得大于4级。

　　2、根据穿孔铝单板幕墙施工图和施工现场实际测量，利用计算机辅助设计软件AutoCAD模拟幕墙立柱的定位，然后进行现场测量，将计算机定位点转换为现场定位。预埋件和龙骨的位置由经纬仪和全站仪确定。

　　3、无棱镜主站正确定位控制点后，先水平放线，在地面上正确定位打桩，然后在桩位上架设水准仪，将平面坐标投影到墙上。冲孔异型铝单板幕墙工程的安装放线采用极坐标法。内部控制点测量完成后，以被测控制点为测量站，测量点坐标输入全站仪。全站仪将在设计坐标系下自动计算测点到站中心的距离、方位角和高度。在设置站设置主站，并取另一个已知点作为后视图方向。主站将自动计算设定点的方位角和距离。先使用刻度盘的左侧位置来缩放角度，在全站的视线上设置一个棱镜，测量其距离，将其移动到所需的距离点，放置要放线的点，并在现场进行校准。然后，使用与阀盘正确位置相同的方法校准要设置的点。连接冲孔铝单板左右放线点，线的中点为放线点，如果在公差范围内，则为合格。否则，分析原因并重新测量。

　　4、全站仪和反射镜对初装钢构件的三维坐标进行检测，将检测结果与钢构件控制点的理论坐标进行比较，对误差过标的钢构件进行校正；安装钢构件的三维坐标由主站和反射器测量，主站通过主站数据采集器和接口技术与计算机关联。在计算机上建立了正确的冲孔异型铝单板龙骨三维图纸，可作为冲孔铝单板下料的依据。
