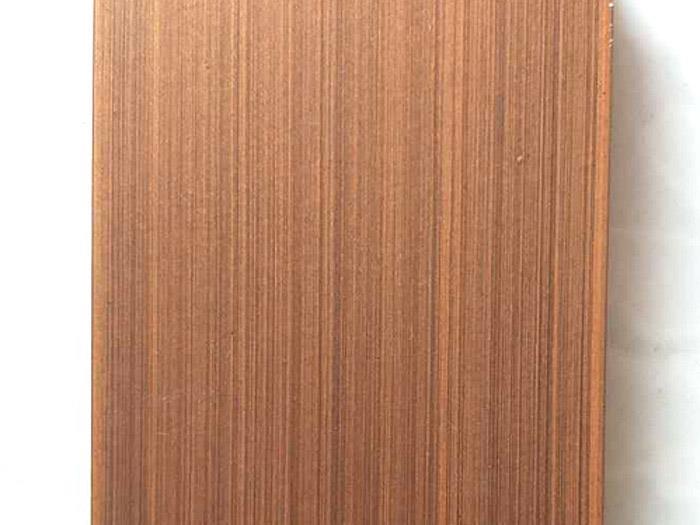

某大厦原外墙装饰为釉面砖及涂料，为提高大厦装修档次，拟采用铝板幕墙对外愴进行改造，经造价分析比较，氟碳喷涂拉丝工艺造价低、工期短，效果能达到铝板幕墙效果，终端确定采用氟碳拉丝铝板幕墙工艺对外檐进行改造。

　　施工步骤：

　　阶段一:墙面粉刷与釉面砖层检査、验收和基面修补、找平处理。

　　阶段二:氟碳喷涂拉丝铝板幕墙工艺之腻子层施工。

　　阶段三:氟碳喷涂拉丝铝板幕墙工艺之涂料层施工。

　　下面我们来了解下阶段二腻子层的施工：

　　一、渗入找平粗腻子层：

　　（一）材料。渗入找平腻子(N-9904

　　（二）配制比例。按腻子粉:固化剂:稀释剂以10:1:2.5进行拌和，然后用电动搅拌器进行搅拌均匀。

　　（三）施工工序：

　　1、初遍渗入找平氟碳拉丝铝板幕墙腻子并铺挂玻纤网。满批渗入找平腻子并挂网后，开始按照设计图进行切割分割缝，分割缝深度为05~1.0cm，宽度为1.5~2.0cm左右，以切穿面砖层为止。

　　先运用墨线弹出各处分割缝的位置，然后进行切割(须切穿面砖层)，用撬缝工具清理分割缝内面砖。以后每刮一遍腻子即是对分割缝进行修补且用半圆形的造型工具将分割缝做成为半圆形凹槽，达到顺直平滑，着色完毕直线度≤1mm/5m，深度修补到约0.5cm，宽度修补造型宽度约1.8cm，着色完毕宽约2cm.

　　2、进行渗入找平腻子靠尺二遍。先用靠尺对每块由下至上刮平，稍待干燥后，一般3~4h(晴天)，仔细砂磨，除去刮痕印。后用靠尺对每块由左至右与由上到下分别进行刮平。以上打磨使用80#砂纸或砂轮片施工。二遍靠尺收平稍待干燥后，一般3~4h(晴天)，再满批一道渗入找平腻子，干燥后用120#以上砂纸进行仔细砂磨，除去批刀印和接痕。基面平整度≤2mm/2m，表面无显明批刮印迹，用指甲抠无掉粉现象，可进入下道工序。

　　二、修补找平腻子层：

　　1、材料。N-9901A(能耐)。

　　2、配制比例。按腻子粉:固化剂:稀释剂以8:1:2.5进行拌和，然后用电动搅拌器搅拌均匀。

　　3、施工工序。满批后，用批刀收平，稍待干燥后，一般3~4h(晴天)，用240#以上的砂纸进行仔细砂磨，除去表面的批刀印和接痕，平整度≤1.5mm2m，表面光滑。干燥至少24h，可进入下道工序。

　　三、油性拋光腻子：

　　(1)材料。WN-9902A。

　　(2)配制比例。按主剂:固化剂:稀释剂以15:1:(1.5~2)比例进行拌和，然后用电动搅拌器搅拌均匀。

　　(3)施工工序。氟碳拉丝铝板幕墙面分块满滚油性的抛光腻子，再用批刀进行收平干燥以后，用360#以上砂纸砂磨后，用抹布除尘。平整度1mm/2m，表面光滑，没任一批刮印迹。
