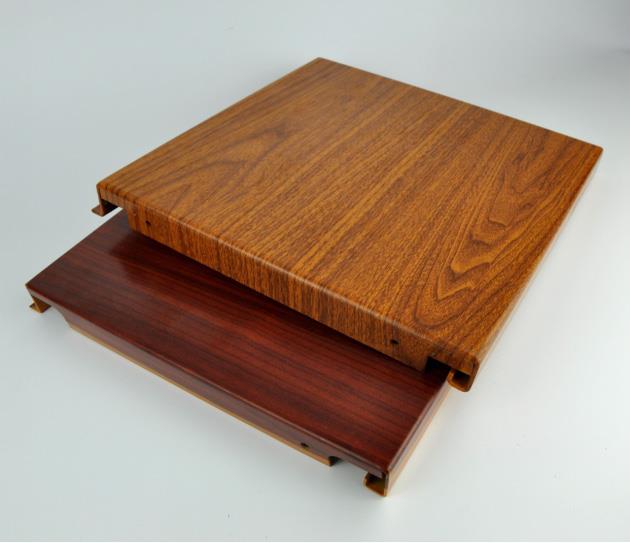

据悉，各铝板木纹喷涂厂家所产的铝板木纹涂层的性能须达到如下要求：

　　1、颜色和色差：

　　颜色应符合供应商和买方确认的实物样品和允许偏差。

　　2、涂层厚度：

　　型材装饰表面涂层的较小局部厚度应为≥40μm。但是，对于截面形状复杂的型材，允许某些表面（如内角、凹槽等）的涂层厚度低于规定值。

　　3、传热木纹穿透深度：

　　导热木纹在导热木纹型材装饰面上的穿透深度应为≥25μm。

　　4、附着力：

　　涂层的干、湿、沸水附着力应达到0级。

　　5、硬度：

　　（1）导热膜的压痕硬度应为≥80

　　（2）木纹粉末涂料的铅笔硬度应为≥H采用压痕法时，应对试样表面进行抛光和测量，并测量其压痕阻力≥80。

　　6、耐磨性：

　　涂层的耐磨性采用相关规定的标准砂作为落砂试验的磨料，耐磨系数为≥0.8L/μm。

　　7、抗冲击性：

　　抗冲试验后，涂层不会脱落。冲击后形成的凸面边缘允许出现细小裂纹或褶皱，但当使用胶带进行粘附试验时，涂层不应粘附。

　　8、耐沸水性：

　　铝板木纹喷涂厂家作了沸水试验后，涂层表面应无脱落，颜色和木纹图案无明显变化。

　　9、耐洗性：

　　耐洗性试验后，涂层表面应无脱落，颜色和木纹图案无明显变化。

　　10、砂浆阻力：

　　砂浆耐腐蚀试验后，涂层表面不得脱落，颜色和木纹图案不得有明显变化。

　　11、耐盐性和耐酸性：

　　通过滴涂法对涂层进行耐盐酸试验后，表面应无起泡、变色和脱落，木纹图案不得有明显变化。

　　12、耐湿热性：

　　在温度为47℃±1℃、湿度为96%±2%的条件下，经过1000h的耐湿热试验后，目视检查涂层表面无起泡、脱落等明显变化，但传热木纹轮廓的颜色和木纹图案允许有轻微变化。

　　13、耐盐雾性：

　　120小时铜加速醋酸盐雾试验（CASS试验）后，涂层的耐腐蚀等别应为≥9.5在试板的非划线区域。在划线两侧的膜下，丝状腐蚀一侧的穿透深度应为≤2毫米。

　　14、耐烘烤性：

　　铝板木纹喷涂厂家在98℃±2℃的温度下进行168h烘烤试验后，目视检查传热木纹型材涂层表面，确保无起泡和开裂，木纹图案无明显变化。变色程度应为：≤1级，光泽度保持率应为≥50%。
