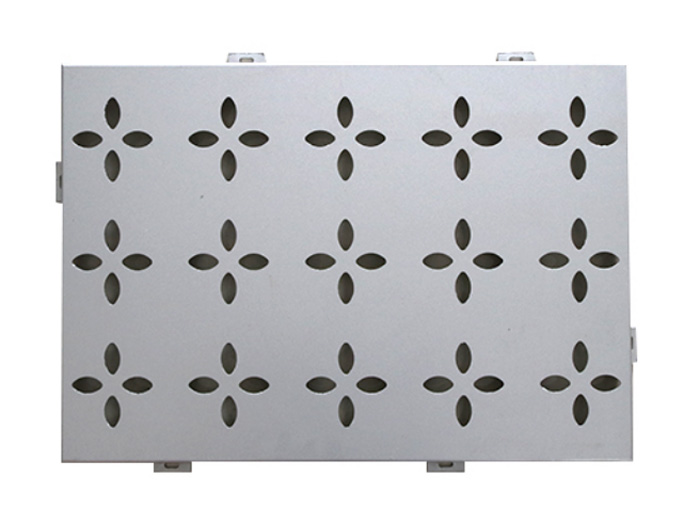

一、冲孔异型铝单板工程连接件的安装:
(1)根据'T'码竖向分布标高,找出隐蔽在铝镁锰板肋下的'T'码插入夹具,用不锈钢螺栓顶紧'T'码,完成初步定铝合金夹具安装。
(2)安装铝合金连接件(铝合金檩条),檩条两面均开有轨槽,凸面轨槽内螺杆与夹具外侧连接,螺帽不上紧便于水平滑动,凹面轨槽滑人三根螺杆,后续固定方钢板。
二、模具辅助测量,找点快找点准:
由于方钢板上将直接固定冲孔铝单板,钢板厚度及冲孔铝板厚度均为定值且不可调节,通过准确定位"米"字型空间点位后再反测安装方钢板。为了达到准确、简便、快捷找点的需要,我们制作出了点位辅助测量模具。此模具外侧中心开直径12mm圆孔,模具外轮廓长度=连接板厚度+铝板附框厚度+冲孔异型铝单板厚度。
(1)将此模具套入铝合金檩条凹面轨槽中间布置的φ12×100mm螺杆上,并在模具外端部中心位置粘贴坐标纸。
(2)根据施工图给出的点位三维坐标(X、Y、Z值),测量人员使用全站仪,通过对讲机要求上下、左右、进出,安装人员上下微移动锁夹,左右滑动嵌入凸面轨槽的螺杆,调节螺杆上磨具进出,终端使坐标纸所示坐标与全站仪捕捉的理论坐标重合,即准确找到三维空间坐标点。
(3)准确找到三维空间点后,此时迅速在铝合金夹具内侧"T'部位钻孔固定螺栓,上紧凸面轨槽螺杆上的螺帽,达到夹具、横梁的终端固定。铝合金横梁凹面轨槽中间布置的φ12×100mm螺栓,通过螺栓上3颗螺帽,内侧两颗固定螺杆与檩条,外面一颗紧靠模具内侧,并用记号笔标识。
(4)撤掉测量模具,直接将方钢板中间孔位套入中间已固定螺杆的标识位置.内外螺帽固定.另外两根螺杆通过调节穿入方钢板孔内固定,即方钢板准确定位。
三、平尺辅助安装,模块固定缝宽,操作快卡缝准:
由于三角形冲孔异型铝单板悬空安装时,移动、定位、准确安装等均很困难,经过分析讨论后设计制作了一种"井"字行平尺来辅助安装冲孔铝板,该模具由四条平尺组成,平行两条平尺距离为12mm,组成中孔为12mm×12mm小正方形,刚好可以穿入φ12的螺杆,单条平尺宽度50mm,厚度4mm。
(1)将该模具套入M12螺栓的端部并紧靠方钢板,三颗螺栓起到了稳定模具的作用。
(2)此模具设计的巧妙性在于,两条平尺的厚度加平行间距(4mm+4mm+12mm)为20mm,刚好为板缝宽度,操作人员直接将冲孔铝板放置在水平平尺上面,移动到与竖直平尺紧贴,即完成冲孔铝板的定位工作,之后撤掉模具,将板边沿角码沿附框轨槽滑到方钢板对应空位,穿螺栓固定。
(3)为保证板缝宽均匀、误差小,在已经安装固定好的三角形冲孔铝板侧楞附框内侧上安装两个3mm×30mm×60mm不等边角铝(简称"模块"),便于下一张冲孔铝板安装时,左右调整紧挨此模块后就可以简便、准确的到达20mm缝宽要求。
每个区域的冲孔异型铝单板全部安装完成后,以水槽为界,每一斜度由上到下塞、压、卡进行安装,并每隔1m打结构胶与冲孔铝板内框粘接。
上述安装技术达到了操作简单、作业方法灵活、施工工效较高、成本较低等特点,特别适用于不规则、曲面幕墙饰面板的安装,为今后类似工程提供参考。
