幕墙铝单板设计时的文件管控分析
- 2020-09-15-

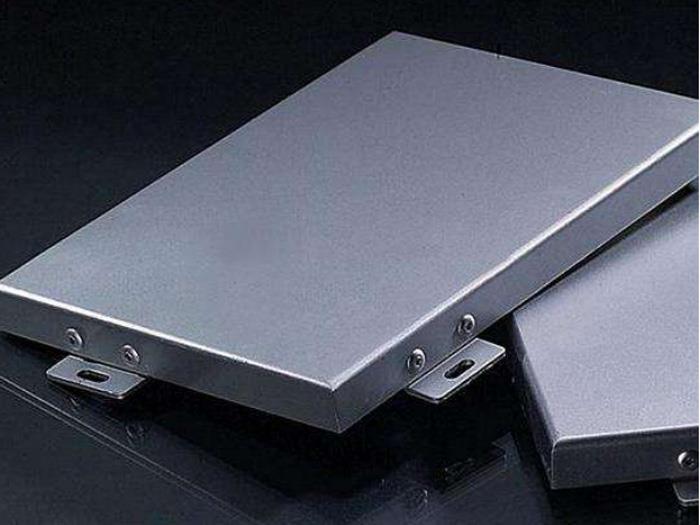

  一、设计文件分析校核管控:

  该阶段包含初始设计文件分析、模型分割、现场打样三个环节。山东幕墙铝单板厂家以三维模型软件曲率分析工具为手段判别初始设计模型可能存在的缺陷;以设计选材为基准初步分割模型校核成型线条元素展现;以现场打样为蓝本校核确认实施预期效果。具体管控要点如下:

  1、取设计意图交底文件,重点要求对设计文件深度、深(优)化内客进行描述。

  2、就设计模型进行详细分析,重点梳理檐口、洞口、底口等扭曲复杂区域设计模型展示效果,形成体型分析报告。

  3、结合认可的分析文件就模型分割原则、思路等意图与相关单位确认。

  4、模型分割阶段主要材料加工厂家技术人员应整程介入,提供加工方面技术意见,分割后模型。

  5、现场打样应以结合设计材料选型、初步分割选曲率变化大、技术风险高的区域实施1:1实体样板展示,并以现场打样作为后期验收的基准依据。

  二、设计文件深化实施管控:

  该阶段包含表皮模型深化、龙骨模型深化、控制点位提取三个环节。山东幕墙铝单板厂家以现场打样评定意见为基准实施表皮模型深化设计;以表皮模型为基准优化空间节点确认龙骨模型位置创建;以表皮模型、龙骨模型为蓝本提取板材加工、龙骨安装空间位置校核点坐标实施过程监控。具体管控要点如下:

  1、结合现场打样、模型分割确认意见确认终端实施分格。

  2、分格完成后,做设计模型二次体型分析,判别校核操作过程是否有出现扰动原确认模型情况。

  3、龙骨模型以表皮模型为基准,返尺建立、模型建立过程综合考虑板块与龙骨间连接节点方式、构造特性等因素。

  4、分格后板块面控制点,四角和中间点位须采集、其他区域视分格后板块异形程度选取,曲率变化较大等情况控制点间隔不宜不大于300mm。

  5、龙骨安装空间位置控制点,上口、下口及转折位置点位数据须采集、其他区域视空间点支撑间距适当选取,控制点位数据采集间距不宜大于3000mm。
