铝型材方通套锁连接构造系统的原理及细部设计
- 2020-11-30-

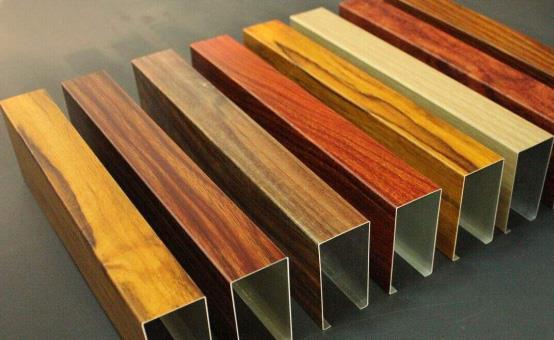

  某博物馆墙面与天棚由3 mm厚200 mm×50 mm木纹铝型材方通留缝排列组成凹凸造型,采用革新技术铝方通套锁连接构造系统进行安装,形成的空间装饰面节奏清晰、质量精度高,与博物馆的文化内涵相呼应,是馆内学术交流的重要场所。本文铝型材方通厂家讲解下该工程铝方通套锁连接构造系统的原理及细部设计:

  一、铝通套锁连接构造系统的原理:

  铝通套锁连接构造系统由主龙骨、数字定型定位龙骨(次龙骨)、套锁固定件、铝方通及配件组成,属于装配式建筑装饰构造系统的一种。

  主龙骨为支承钢骨架,采用镀锌方管或角钢作为支撑材料,次龙骨为定型定位数字龙骨(与铝方通的截面尺寸、留缝尺寸及整体排布尺寸等相关),将铝方通装饰面安装成形的质量风险,由传统安装方法的工人操作占主导因素转移到铝型材方通厂家的产品制作加工精度控制中,改变了施工质量控制主导环节。 天花吊顶构造中,主龙骨的安装主要作用是确定次龙骨安装的定准。

  在同一平面中至少需设置4个主龙骨安装点(2组,每组2个),生成对应平面的平面控制点,再安装次龙骨。随安装次龙骨安装吊杆,吊杆间距≯1 200 mm,形成可控的数字平面网。次龙骨安装完成后,安装铝方通套锁固定件与铝方通。

  墙面构造中,厂家在支撑钢骨架制作和安装完成后,初支次龙骨安装对正起始的铝方通中心线,并在墙面每隔10 m进行测量校准,即生成墙面的数字立面网。次龙骨采用接头以套接形式进行连接,再进行铝方通与套锁固定件的安装。

  二、套锁固定件细部设计:

  铝型材方通厂家所设套锁固定件由镀锌U形定型件与紧固螺丝组成。镀锌U形定型件的细部设计依据是铝方通留缝排列凹凸造型的尺寸和形状,镀锌U形定型件外宽度与铝方通内部宽度相关,铝方通安装时,只有“靠、旋、拧”3个步骤。靠:定型件往铝方通内侧靠;旋:定型件旋转嵌入到铝方通内部后回旋至与铝方通垂直方位;拧:拧紧螺丝,固定完成。安装操作过程和方式都很简单,不需工人安装时凭“手艺”进行精度质量调整,节省了辅助调整工时,质量也容易控制。
