分析一下某球壳屋面冲孔铝单板工程的施工
- 2021-06-08-

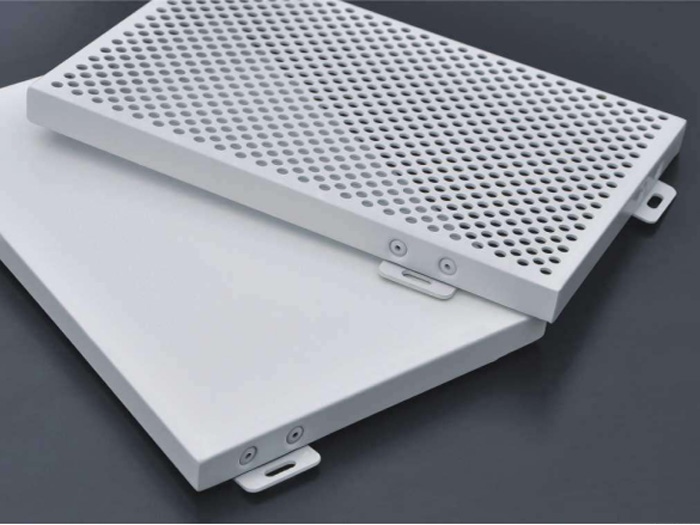

  某球壳屋面冲孔铝单板工程的系统如下:主次龙骨采用铝合金型材,表面做阳极氧化处理,面材采用15mm冲孔铝板,表面做阳极氧化处理,颜色为金色,与结构采用钢铝组合连接件连接。

  一、施工重点、难点分析:

  本工程屋面造型为球壳型,屋面由冲孔铝板拼装而成,由于球壳型屋面全方向弧度的存在,因此安装过程中的测量定位、准确安装、误差控制与矫正、材料垂直运输等工艺成为该工程的施工难点。

  1、施工过程中如何控制整体球面误差是关键,整个安装过程须及时使用仪器严格复核校正安装精度,保持整个球壳屋面外观的成果。

  2、为保持球壳屋面整体的防护性能,须加快冲孔铝板的接缝处理。而球壳型屋面冲孔铝单板初装后还需进行一道调正工序,随后才能进行密封胶灌注,密封胶灌注是防雨淋渗漏和空气渗入的关键工序,所以对密封胶灌注工序须严格按照相应的要求进行。

  二、施工过程控制要点:

  1、工艺流程工艺流程:

  深化设计球壳屋面轴线及各节点图→铝型材加工及运输→现场绘制球壳屋面轴线→搭设渐进式曲面施工架体→后置埋件、支座安装→铝立柱、竖梁安装→铝横梁安装→冲孔铝板安装及封胶→淋水试验→冲孔铝板整体清洁处理→验收。

  2、深化设计:

  (1)采用AutoCAD三维建模的技术,优化了球壳屋面轴线的定位排布,正确定位后置埋件的位置。

  (2)制作镀锌钢埋板和镀锌钢相连接件的节点大样图。

  (3)绘制冲孔铝单板的主龙骨和次龙骨连接节点的大样图。

  (4)制作节点大样图之时,须标注各构件的规格,按比例绘制。
