冲孔异型铝单板幕墙的设计与操作要点
- 2020-12-08-

  某工程为体育场建筑, 幕墙由48根大型斜柱环绕而成, 每根大型柱子都由长12m、宽20cm的冲孔异型铝单板条和长3m、宽15cm的穿孔铝板条相间组合而成。

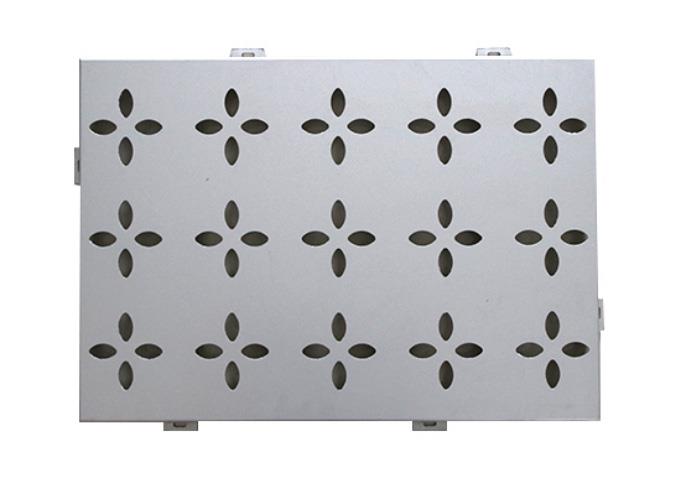

  一、异型冲孔铝单板幕墙的设计:

  1、设计节点:

  主龙骨采用100mm×50mm×4mm钢方通, 次龙骨采用50mm×4mm角钢。在次龙骨上用M6不锈钢螺栓安装铝合金母扣(长条螺栓孔, 左右可调节), 在厚12mm异型冲孔铝单板上安装铝合金子扣。

  2、设计特点:

  较高柱子标高为78m, 较低柱子标高为43m, 柱子截面宽度为7.20m, 长度为12.60m。柱顶为双向倾斜面, 异型冲孔铝单板条从标高±0.00m处布置到柱顶, 柱顶斜面位置也为异型冲孔铝单板条装饰。每根异型冲孔铝单板条较长为12m, 较短为9m。每个大型柱子平均由650根异型冲孔铝单板条和2700根穿孔铝板相间组合而成。冲孔异型铝单板分为9种颜色。

  二、操作要点:

  1、测量放线:

  (1)按施工图放线,轴线及水平标高以土建单位提供的控制线为准,水平标高由地面逐层引上,以防止误差继续累积, 按照轴线放出来的平面控制线, 按照立柱定位的原理进行现场测量定位, 用整站仪定位每处核心筒转角的定位线,测量应当每天定时进行, 测量之时风力不能大于4级。

  (2)根据幕墙施工图及施工现场实测, 采用计算机辅助设计软件AutoCAD对幕墙立柱在计算机上进行模拟定位, 然后在现场测量时把计算机定位点转换到现场定位, 利用经纬仪、整站仪确定混凝土柱的定位图。

  2、预埋件清理:

  测量放线完毕后对预埋件进行清理, 剔除表面混凝土至预埋件表面。

  3、钢龙骨安装:

  钢龙骨按图纸风格进行下料、统一编号, 按放线尺寸进行安装, 钢龙骨通过连接件与预埋板进行连接。

  4、冲孔异型铝单板的安装:

  (1)龙骨验收合格后可以进行异型冲孔铝单板安装, 安装前先在核心筒转角位置放出定位控制线, 再依据控制线进行异型冲孔铝单板安装;

  (2)异型冲孔铝单板采用电动葫芦进行吊装, 调至安装位置后用自攻螺丝固同定。
